أنظمة دفع أنبوبية فائقة الهدوء للمهابط الحضرية والتاكسي الجوي في الإمارات
مهندسة خصيصاً لتلبية القيود الصوتية للمهابط في دبي، واشتراطات GCAA لاحتواء الشفرات، ومقاومة حرارة الساحل الخليجي. نوفر محركات من 60 إلى 1000 كجم ثقلي بضوضاء 53 ديسيبل وتحمل 50 مئوية على المدرجات.
يخضع التشغيل التجاري لقطاع التنقل الجوي المتقدم (AAM) والتاكسي الجوي في دبي وأبوظبي للوائح الهيئة العامة للطيران المدني (GCAA) CAR-HVD الجزء الثالث (تصميم مهابط الطائرات العمودية والمهابط الحضرية). في المهابط الحضرية عالية الكثافة مثل مطار دبي مبنى 3، ودبي مول، وأتلانتس النخلة، ودبي مارينا، تولد المراوح المفتوحة صفيراً حاداً يتراوح بين 78 و 82 ديسيبل(A) ينتهك معايير الضوضاء البلدية. تلغي أنظمة الدفع الأنبوبية من يونتو دوامات أطراف الشفرات عبر غلاف محكم بفجوة 0.8 مم، وتخمد الطاقة الصوتية عبر بطانات هلمهولتز الكربونية الميكرو-مثقبة، مما يخفض الضوضاء إلى 53 ديسيبل(A) على بعد 100م، محولة الطنين الحاد إلى ضوضاء بيضاء عريضة تندمج بسلاسة دون مستوى الضوضاء المحيطة في دبي نهاراً والبالغة 55 ديسيبل(A).
تلاشي ضوضاء المهابط الحضرية مع المسافة: المروحة الأنبوبية مقابل المروحة المفتوحة
يتطلب تشغيل المهابط الحضرية في دبي نمذجة دقيقة لتلاشي الضغط الصوتي مقارنة بمستوى الضوضاء المحيطة بالمدينة نهاراً (55 ديسيبل). يوضح الجدول أدناه قياسات دقيقة عبر مسافات مختلفة:
| نوع منظومة الدفع | 25م (حافة المهبط) | 50م (منطقة الركاب) | 100م (محيط المنشأة) | 250م (أقرب مبنى سكني) | 500م (ممر الطيران الحضري) | طبيعة الصوت المنبعث | الامتثال للوائح GCAA |
|---|---|---|---|---|---|---|---|
| مروحة مفتوحة تقليدية (5 شفرات، قطر 1.8م) | 88.4 dB(A) | 82.1 dB(A) | 76.3 dB(A) | 68.2 dB(A) | 62.0 dB(A) | صفير حاد بتردد 500-1200 هرتز؛ انعكاسات صوتية متزايدة بين ناطحات السحاب | غير متوافقة؛ تفشل في تلبية اشتراطات المهابط الحضرية |
| مروحة يونتو الأنبوبية (تفعيل بطانة الامتصاص) | 64.8 dB(A) | 58.5 dB(A) | 52.7 dB(A) | 45.1 dB(A) | 38.9 dB(A) | ضوضاء بيضاء عريضة غير مزعجة؛ خالية من الترددات الحادة؛ امتصاص جوي فائق فوق 3 كيلوهرتز | متوافقة كلياً مع لوائح GCAA CAR-HVD وحدود المهابط السكنية |
ACOUSTIC PHYSICS BREAKDOWN & HELMHOLTZ LINER ARCHITECTURE
إلغاء دوامات أطراف الشفرات
STAGE 01احتواء الغلاف الهوائي (فجوة 0.8–1.2 مم)

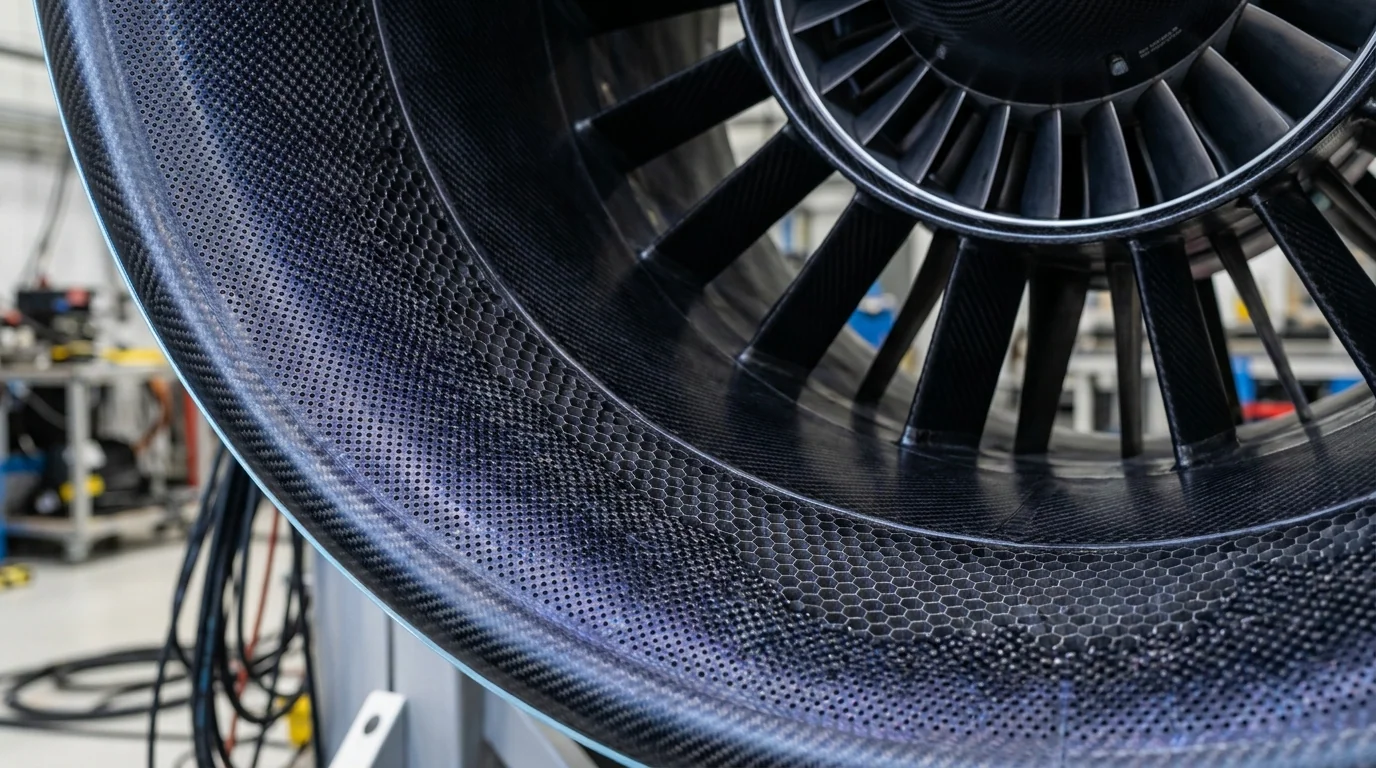

بطانة رنان هلمهولتز المدمجة
STAGE 02تجاويف ميكرو-مثقبة من ألياف الكربون المركبة
إزاحة زوايا زعانف الجزء الثابت
STAGE 03توزيع زاوي غير منتظم لزعانف التوجيه

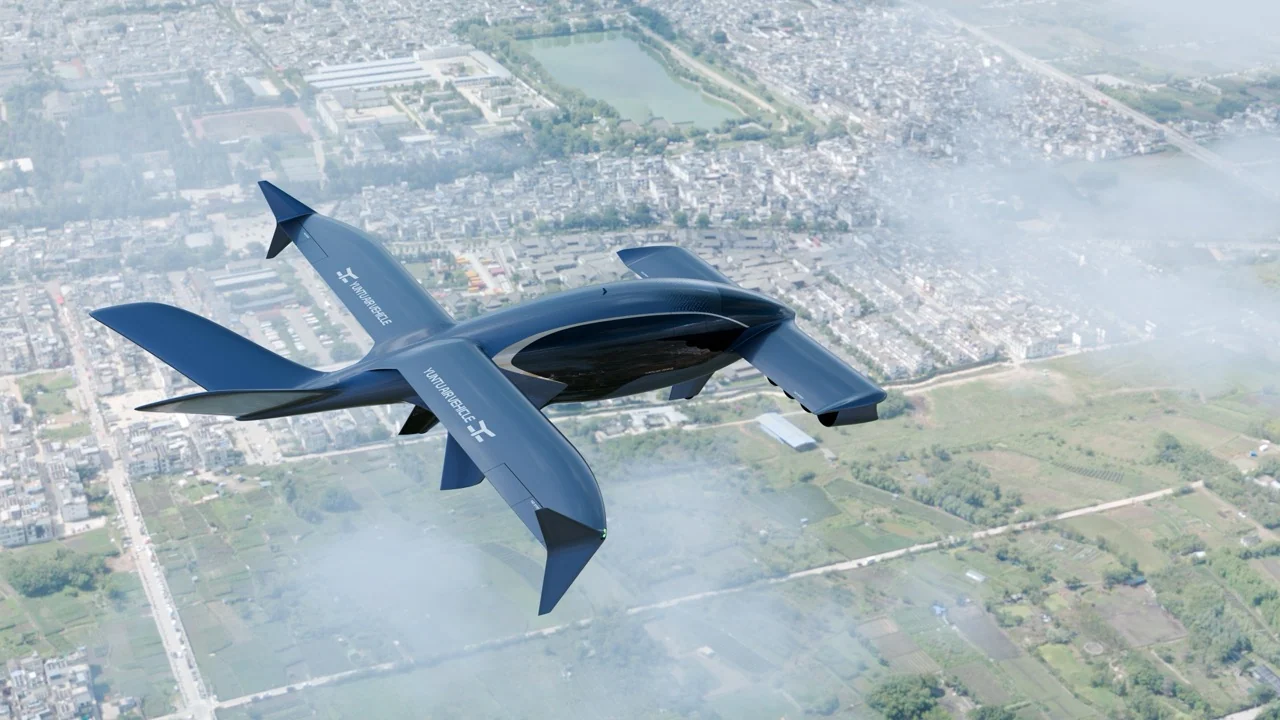

تحليل مراحل الطيران: ممر مطار دبي الدولي إلى نخلة جميرا
في رحلة نموذجية تستغرق 18 دقيقة من مطار دبي (DXB) إلى مهبط أتلانتس النخلة، تمر الطائرة بأربعة أنظمة ديناميكية. توفر محركات يونتو مزايا هندسية مخصصة لكل مرحلة.
المرحلة 1: الإقلاع العمودي والتسلق الأولي (0–150م AGL)
انعكاس صوتي أرضي حاد؛ أقصى سحب للطاقة تحت حرارة 48 مئوية على أرض المدرج.
تولد شفة السحب الانسيابية زيادة في الدفع بنسبة 25%؛ تحمي بطانة الامتصاص الطواقم الأرضية والركاب دون 65 ديسيبل.
المرحلة 2: الانتقال والتحليق في الممر الحضري (150–450م AGL)
زوايا تدفق متغيرة؛ استقرار المراوح المائلة؛ منع انتشار الضوضاء نحو الأبراج السكنية على شارع الشيخ زايد.
يمنع الغلاف الانسيابي انهيار تدفق الهواء عند الزوايا المائلة (0°–45°)؛ توجيه الطاقة الصوتية للخلف بعيداً عن الأرض.
المرحلة 3: الطيران الساحلي عالي السرعة (450م AGL)
رياح الخليج العربي العاتية؛ الرذاذ الملحي؛ الحفاظ على التوازن الحراري عند 80% من القدرة المستمرة.
حاضنة كربونية انسيابية تقلل السحب بنسبة 42% مقارنة بالمراوح المتوقفة؛ تحافظ قنوات التبريد على حرارة الملفات دون 88 مئوية.
المرحلة 4: الاقتراب والهبوط على مهبط النخلة الساحلي
كثافة سكانية وسياحية عالية؛ متطلبات الهدوء في المنتجعات الفاخرة؛ أمان صعود الركاب.
انعدام مخاطر الشفرات المفتوحة يتيح نزول وصعود الركاب بسلام أثناء دوران المحرك البطيء بضوضاء دون 48 ديسيبل.
مصفوفة الامتثال الهندسي لمعايير GCAA CAR-HVD و CCAR-23
لدعم شركائنا في الحصول على اعتماد الطراز وتصاريح الطيران من الهيئة العامة للطيران المدني (GCAA)، تتوافق محركاتنا كلياً مع الشروط الهندسية التالية:
| المتطلب التنظيمي | المعيار المرجعي | مخاطر المراوح المفتوحة | حلول يونتو الهندسية في المراوح الأنبوبية | وثائق الإثبات المعتمدة |
|---|---|---|---|---|
| احتواء الشفرات عند الانكسار | احتواء كامل لطاقة الشفرة المكسورة دون اختراق الغلاف | تخترق الشفرات المكسورة مقصورة الركاب أو تقطع كابلات التوجيه مسببة حوادث كارثية | غلاف مركب من ألياف الأراميد الكربونية مصمم لامتصاص صدمة حركية حتى 18.5 كيلو جول | تقارير فحص الانكسار الديناميكي في غرف الدوران دون أي خروج للشظايا |
| الحدود الصوتية للمهابط الحضرية | CAR-HVD الجزء الثالث لحدود الضوضاء قرب المناطق السكنية | تتجاوز الترددات الحادة 75 ديسيبل على بعد 100م، مما يؤدي لمنع التصاريح وفرض حظر الطيران | تشتيت الترددات عبر بطانة رنان هلمهولتز لخفض الصوت إلى 53 ديسيبل على بعد 100م | تقارير القياس الميكروفوني الكروي في نفق الرياح المكتوم وفق ISO 3744 |
| مقاومة الرذاذ الملحي والغبار الساحلي | RTCA DO-160G القسم 14 (الرذاذ الملحي) والقسم 12 (الرمال والغبار) | تلف المحامل خلال 30 ساعة طيران بفعل ذرات السيليكا؛ تآكل كيميائي لملفات النحاس بالملح | أختام متاهية لا تلامسية بمعيار IP67 مع طلاءات سيراميكية واقية بالضغط المفرغ | شهادات اجتياز 150 ساعة في غرف العواصف الرملية MIL-STD-810H وغرف الرذاذ الملحي |
| التحليق المستمر في حرارة الصيف القصوى | الحفاظ على كامل الدفع في حرارة مدرجات تصل إلى 45-50 مئوية دون هبوط القدرة | يؤدي ارتفاع حرارة المحرك إلى تفعيل الحماية وخفض العزم، مما يهدد سلامة الهبوط | تبريد قسري لقلب الجزء الثابت مستغلين الضغط السلبي الداخلي دون فتحات تهوية مكشوفة | سجلات التوازن الحراري في حرارة 52 مئوية مع بقاء حرارة اللفات دون 95 مئوية |

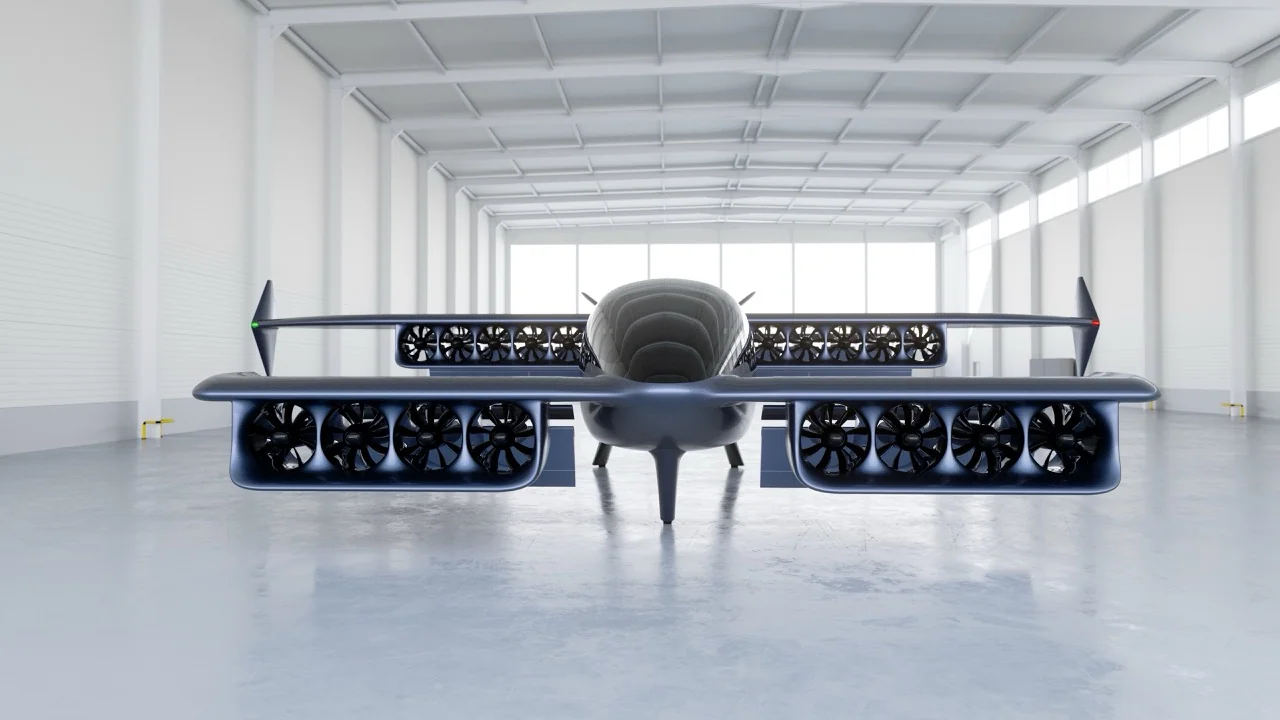

مصفوفة التكوينات الهندسية والكهربائية لمطوري الطائرات في الإمارات
بيانات هندسية دقيقة لدعم فرق التصميم في المواءمة الديناميكية والكهربائية لطائرات الركاب والشحن والدفاع الساحلي:
| فئة المنصة الجوية | التكوين الديناميكي الهوائي | أقصى وزن إقلاع (MTOW) | توزيع وحدات الدفع الأنبوبية | ناقل الطاقة DC الموصى به | ضوضاء التحليق الثابت | سرعة الكروز | الملف التقني | SPECS |
|---|---|---|---|---|---|---|---|---|
| التاكسي الجوي للركاب (UAM) | أجنحة مركبة / مراوح مائلة | 1,800–2,400 كجم | 6x 500 كجم أو 4x 1000 كجم ثقلي | 800V DC (عواكس كربيد السيليكون) | 53 dB(A) @ 100m | 200–240 كم/س | Datasheet↗ | |
| طائرات الشحن بين الإمارات | أجنحة ثابتة للحمولات الثقيلة | 600–950 كجم | 2x 200 كجم رفع + 1x 200 كجم دفع خلفي | 600V–800V DC | 51 dB(A) @ 100m | 160–190 كم/س | Datasheet↗ | |
| مراقبة المنشآت البحرية الساحلية | متعددة الدوارات متحدة المحور | 200–350 كجم | 4x 60 كجم معزولة بمعيار IP67 | 400V–600V DC | 49 dB(A) @ 100m | 110–140 كم/س | Datasheet↗ | |
| طائرات الطوارئ والإخلاء الطبي | دفع كهربائي موزع (DEP) | 3,000–4,000 كجم | 8x 500 كجم أو 4x 1000 كجم ثقلي | 800V–1000V DC | 55 dB(A) @ 100m | 220–260 كم/س | Datasheet↗ |
بيانات موثقة: 150 ساعة تشغيل متواصلة تحت حرارة 52 مئوية وغبار السيليكا
تلتزم يونتو بالحقائق الهندسية المؤكدة. خضعت كافة وحداتنا لاختبارات التحمل في غرف المحاكاة البيئية وفق المعايير الفضائية المعتمدة.
بالنسبة لرؤية السعودية 2030 وظروف نيوم الصحراوية القاسية، تفضل بمراجعة حلول الدفع المخصصة:
حوار هندسي مباشر مع كبار المهندسين وشحن جوي سريع إلى الإمارات
تقدم يونتو خدمات هندسية مباشرة وشفافة لمصنعي الطائرات والمؤسسات الدفاعية والبحثية في الإمارات دون وسطاء تجاريين.
تواصل فوري مع كبار مهندسي الديناميكا الهوائية والكهربائية، وتوقيع اتفاقيات السرية ومشاركة ملفات CAD ومطابقة محاكاة 1D/3D CFD.
تعديل نقاط التثبيت وأطوال الكابلات وقيم Kv للملفات بما يتطابق تماماً مع جهد البطاريات ومقصورة المحرك في طائرتكم.
إرسال عينات التقييم المعايرة عبر الشحن الجوي السريع مباشرة إلى مطار دبي (DXB) أو أبوظبي (AUH) مرفقة بكامل شهادات الاختبار.
مراقبة حية لبيانات القياس عن بعد أثناء الاختبارات الأرضية وتجارب التحليق، مع إيفاد مهندسينا لدعم تجارب الطيران الميدانية.
الأسئلة الشائعة حول التشغيل والتكامل الهندسي في الإمارات
ابدأ تزويد مشروعك الجوي في الإمارات بأنظمة الدفع المتقدمة
أرسل وزن الإقلاع الأقصى (MTOW) لطائرتك، وطبيعة المهمة، والاشتراطات الصوتية. سيقوم فريقنا بتزويدك بملفات 3D CAD، وبيانات محاكاة CFD، وعرض السعر خلال 24 ساعة.
