منظومات الدفع الكهربائي بالمراوح الأنبوبية لطائرات eVTOL
منظومة دفع موزع عالية الأمان بجهد 400–800 فولت، تحقق معايير الصوت الهادئ 53 ديسيبل لمهابط المدن، مع إعادة توزيع الدفع في أجزاء من الثانية عند تعطل المحرك، وحماية باليستية كاملة لمصنعي الطائرات حول العالم.
تتطلب منظومات دفع طائرات الإقلاع والهبوط العمودي الكهربائية (eVTOL) توازناً دقيقاً بين أقصى قوة دفع استاتيكية أثناء الإقلاع والتحليق العمودي، وأقل مقاومة سحب هوائي أثناء الطيران الأفقي السريع. في ظل ريادة الصين لقطاع التنقل الجوي المتقدم (AAM)، تتفوق منظومات المراوح الأنبوبية الكهربائية المغلقة على المراوح المفتوحة عبر توفير 20% إلى 35% قوة دفع إضافية مستمدة من حافة المدخل المنحنية؛ وخفض البصمة الصوتية عند مسافة 100 متر إلى 53 ديسيبل فقط (مما يحقق الامتثال التام للاشتراطات البيئية لمهابط الطائرات الحضرية ليلاً ونهاراً)؛ مع تزويدها بغلاف احتواء باليستي كربوني يطابق معايير FAA 21.17(b) و EASA SC-VTOL و CAAC الصينية لانعدام نقاط الفشل الأحادية.
تكامل أيروديناميكي أصيل عبر التكوينات الرئيسية لطائرات eVTOL

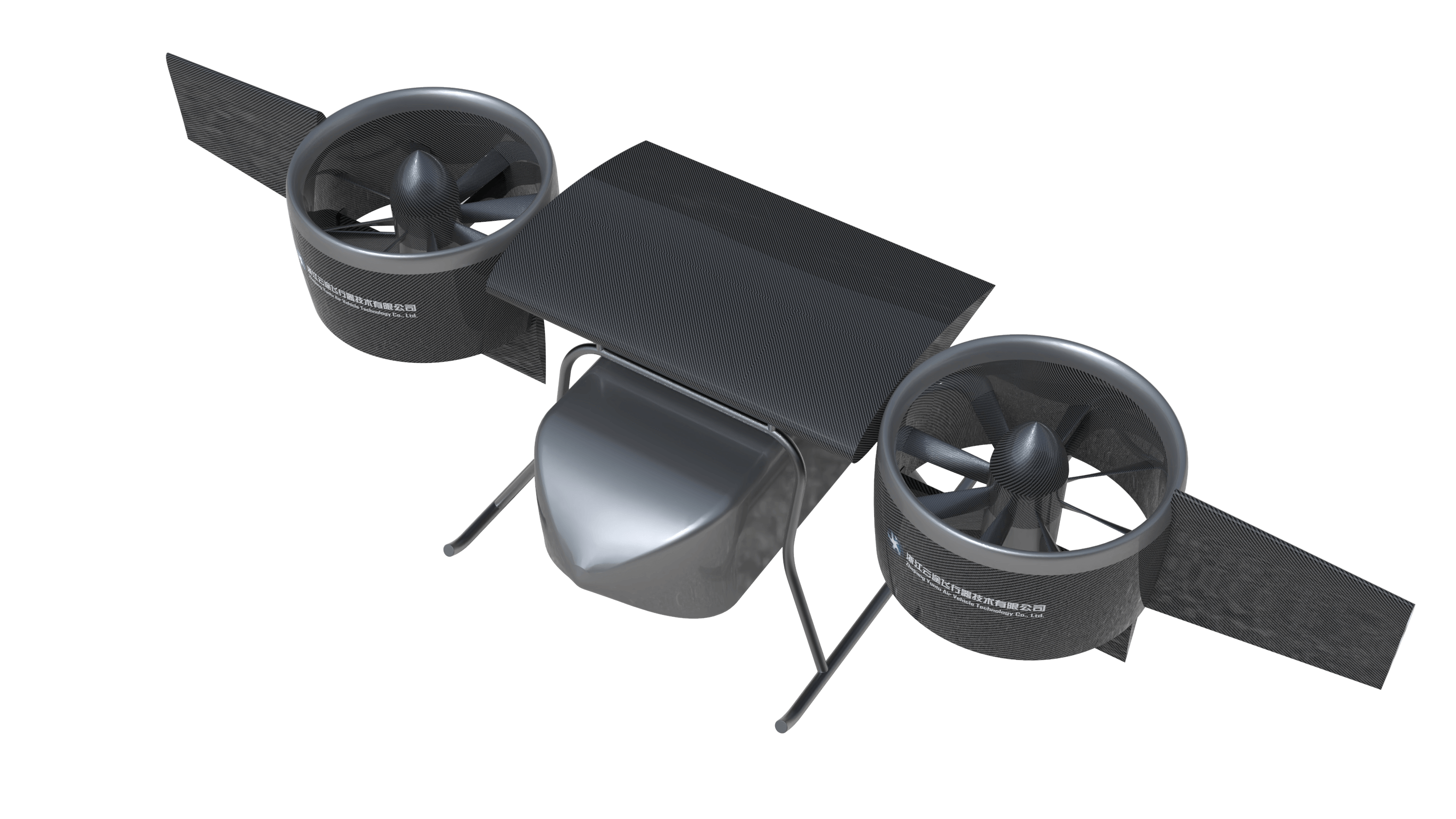

سواء كان تصميم الطائرة يعتمد على الدفع الموجه القابل للإمالة (Tilt-Duct)، أو الأجنحة المركبة ذات الدفع المستقل (Lift+Cruise)، أو الدفع الكهربائي الموزع متعدد المحركات، تتكامل وحدات يونتو الأنبوبية كحواضن دفع أيروديناميكية مدمجة مع هيكل الطائرة.
حواضن دفع موجهة قابلة للإمالة بالكامل
تميل الحواضن بسلاسة بين زاوية 90° للحوم العمودي و 0° للطيران الأفقي السريع. يعمل الجدار الخارجي للحاضنة كجسم رفع حلقي أثناء التحول، مما يمنع انفصال الطبقة الجدارية ويخمد الاهتزازات الأيروديناميكية.

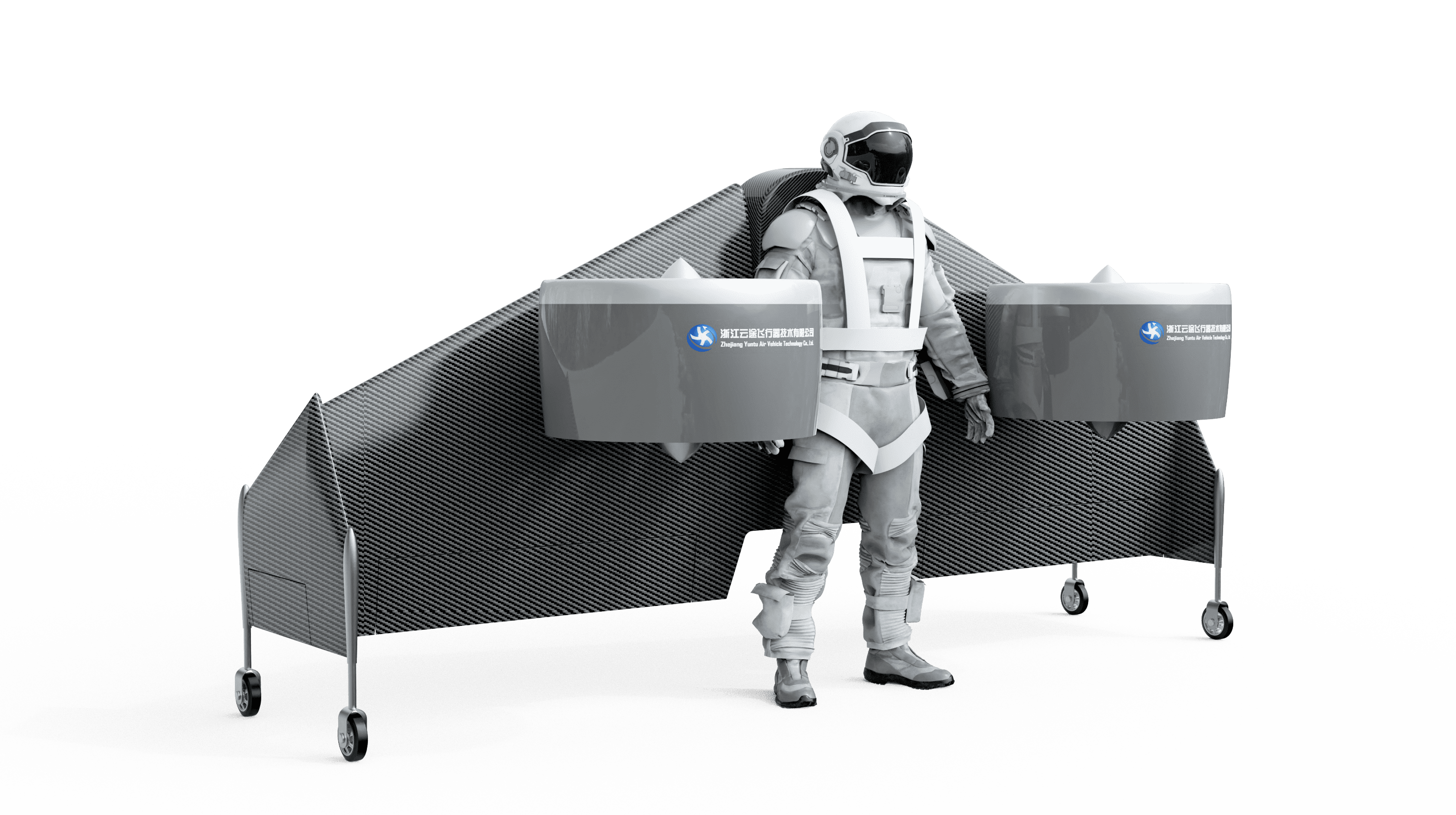

دفع مستقل: وحدات رفع عمودي + دفع أفقي عالي السرعة
تُدمج مراوح الرفع العمودي بسلاسة داخل تجاويف الأجنحة لتتوقف تماماً أثناء الطيران الأفقي، بينما تتولى الحواضن الخلفية الدفع عالي السرعة دون أي اهتزازات منقولة إلى المقصورة.
مصفوفات الدفع الكهربائي الموزع عالية الفائض

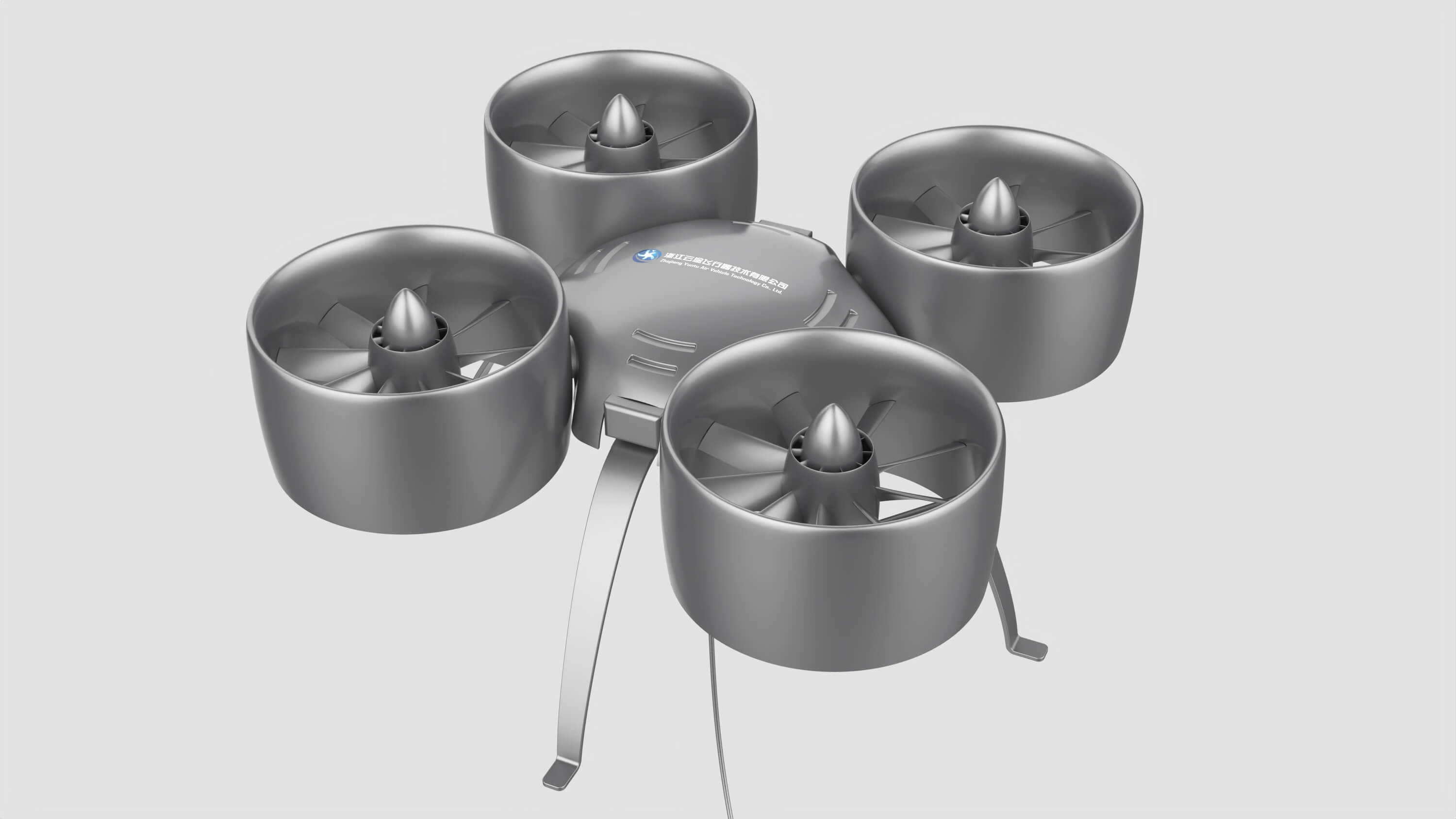

شبكة مدمجة من 8 إلى 16 وحدة دفع أنبوبية موزعة على محيط الهيكل. يزيل الهيكل المغلق أي خطر لاصطدام الشفرات بمقصورة الركاب، مما يدعم العمليات الآمنة في المهابط الحضرية المتقاربة.
التوازن المثالي بين قوة الرفع وتقليل مقاومة السحب عبر كامل مسار الرحلة
تعجز المراوح المفتوحة عن الموازنة بين مساحة قرص الدوران المطلوبة للحوم ومقاومة الهواء العالية أثناء الطيران الأفقي. تستفيد مراوح يونتو الأنبوبية من التدفق الانسيابي لتوفير أقصى كفاءة في كافة المراحل.
الإقلاع العمودي والتسلق (نسبة الدفع إلى الوزن T/W = 1.3 ~ 1.45)
تولد حافة المدخل المنحنية ما بين 25% و 35% من إجمالي الدفع، مما يقلل الحمل على المحرك ويوفر حتى 18% من طاقة البطارية أثناء الإقلاع.
مرحلة التحول والتسارع الأفقي (0 – 120 كم/س)
يحافظ المدخل العريض على التصاق التدفق الهوائي حتى مع الرياح العرضية وزوايا الانحراف الشديدة، مما يمنع الاهتزازات الناتجة عن انهيار الرفع.
الطيران الأفقي السريع (180 – 300 كم/س)
تتميز الحواضن الانسيابية المصنوعة من ألياف الكربون بمساحة سحب منخفضة للغاية مقارنة بالمراوح المكشوفة المتوقفة، مما يزيد مدى الطيران والقدرة الاستيعابية.
بنية الناقل الكهربائي 800 فولت ونظام التبريد السائل النشط ثنائي الدورة
تتطلب أنظمة الدفع الموزعة ذات القدرة بالميجاواط عزلاً كهربائياً فائقاً وكفاءة تحويل عالية عبر كربيد السيليكون (SiC)، وإدارة حرارية نشطة تعمل بثبات في درجات حرارة من -40 إلى +55 درجة مئوية.
ناقل كهربائي مزدوج 800 فولت مستمر
ناقل تيار مستمر عالي الجهد ومزدوج القنوات مع حماية ضد طفرات الجهد المفاجئة وعزل آلي في حال حدوث أي عطل كهربائي.
محولات كربيد السيليكون (SiC) فائقة الكفاءة
وحدات تحكم مدمجة مبنية على تقنية SiC تعمل بتردد 40 كيلوهرتز وتقلل فقدان الطاقة لتصل الكفاءة إلى 99.2%.
دورة تبريد سائلة نشطة بمحلول الجليكول
تبريد مباشر للمحرك ووحدة التحكم عبر قنوات دقيقة تمنع ارتفاع درجات الحرارة أثناء الحوم المستمر في أقسى الظروف المناخية.
بصمة صوتية 53 ديسيبل: جواز العبور التجاري لمهابط الطائرات الحضرية
العقبة الكبرى أمام تشغيل طائرات eVTOL في المراكز التجارية والمناطق السكنية هي الضوضاء. تصدر المراوح التقليدية نغمات حادة تصل إلى 76-85 ديسيبل، مما يثير احتجاجات المجتمعات المحلية ويؤدي إلى حظر الرحلات ليلاً. تضمن منظومات يونتو الهدوء التام والاندماج مع صوت البيئة المحيطة.
| Observer / Measurement Point | Open Rotor System | Yuntu Ducted System | Vertiport Standard |
|---|---|---|---|
| حافة ساحة المهبط (30 متراً) | 88 – 94 ديسيبل (صفير حاد يفرض ارتداء واقيات السمع للطواقم) | 64 ديسيبل (صوت تدفق هواء ناعم وغير نافذ) | معايير مهابط المروحيات: <75 ديسيبل |
| موقع الراصد الأرضي (100 متر) | 76 – 85 ديسيبل (نغمات منخفضة التردد مزعجة تخترق المباني) | 53 ديسيبل (يعادل مستوى الضجيج في بيئة مكتبية هادئة أو حي سكني راقٍ) | الحد البيئي الليلي لمهابط المدن: <55 ديسيبل |
| التحليق العلوي المنخفض (ارتفاع 300م) | 68 – 74 ديسيبل (صوت واضح ومميز للمشاة على الأرض) | 42 ديسيبل (يختفي كلياً خلف الضوضاء الطبيعية لحركة المرور) | المعيار البيئي الموصى به نهاراً: <50 ديسيبل |
* تعتمد وحدات يونتو الأنبوبية على ثلاث استراتيجيات هندسية متكاملة لخفض الضوضاء: الحاجز الهيكلي لغلاف الأنبوب لحجب الموجات الصوتية العرضية، بطانات هيلمهولتز المثقوبة الدقيقة لامتصاص الصوت (تخفيض >18 ديسيبل)، والتداخل الصوتي لأطوار الشفرات غير المتماثلة لكسر رنين الترددات الأحادية.
مبدأ انعدام نقطة الفشل الأحادية: أمان الفائض لنظام الدفع الموزع 400 - 800 فولت
تمت هندسة النظام وفقاً للوائح FAA 14 CFR § 21.17(b) ومتطلبات EASA SC-VTOL للفئة المعززة (معدل فشل كارثي أقل من 10⁻⁹ لكل ساعة طيران).
خوارزمية إعادة توزيع الدفع عند تعطل المحرك (OEI)
في حال حدوث عطل كهربائي في أحد المحركات، يقوم ناقل التحكم الرقمي بزيادة تيار المحركات المتبقية خلال أقل من 80 مللي ثانية لإعادة توازن عزم الدوران والهبوط بأمان تام.
محركات متزامنة بملفات عزل كهربائي مزدوجة
تتضمن المحركات مجموعتين معزولتين تماماً من ملفات الطور، تُدار بواسطة وحدتي تحكم مستقلتين، مما يضمن استمرار 50% من القدرة عند تعطل القناة الأولى.
حلقة احتواء باليستية من ألياف الأراميد المركبة
يمتص الغلاف كامل الطاقة الحركية لانفصال الشفرات عند سرعة دوران تزيد 120% عن الحد الأقصى، مما يحمي كابينة الركاب والأسلاك الكهربائية من أي شظايا.
ناقل رقمي متقدم ومراقبة السلامة في الوقت الحقيقي (PHM)
ناقل CAN Aerospace وشبكة Ethernet المعزولة بصرياً تنقل بتردد 1000 هرتز بيانات درجات الحرارة والاهتزازات والجهد الكهربائي للتنبؤ بالأعطال قبل حدوثها.
مراحل التكامل الأربع وأنظمة الصلاحية الجوية لمصنعي الطائرات
من الحسابات الديناميكية الأولية وحتى نيل شهادة الصلاحية الجوية من FAA و EASA و CAAC، يعمل فريق يونتو الهندسي يداً بيد مع مصنعي طائرات eVTOL.
المحاكاة وتجميد وثيقة واجهة التحكم (ICD)
دراسة التداخل الهوائي بين الجناح وحاضنة الدفع وتحديد حدود التحمل الهيكلي ومطابقة الواجهات الميكانيكية والكهربائية.
اختبارات الأجهزة في الحلقة المغلقة (HIL) والتكامل مع حاسوب الطيران
ربط وحدة التحكم في الدفع بحاسوب الطيران وبرمجة خوارزميات الاستجابة السريعة (20 مللي ثانية) وتوزيع الدفع في حالات الطوارئ.
اختبارات نفق الرياح للانتقال واختبارات DO-160G
التحقق من استقرار التدفق الهوائي والتخميد الصوتي واختبار مقاومة درجات الحرارة العالية والغبار في نفق الرياح.
دعم شهادة الصلاحية (TC) والمرافقة في أول رحلة
تقديم وثائق الامتثال واختبارات احتواء الشفرات والدعم الميداني المباشر لاختبارات الربط الأرضي وأول طيران ناجح.
المدخلات الهندسية اللازمة لدراسة ومطابقة منظومة الدفع لطائرات eVTOL
يستخدم فريق تكامل أنظمة الدفع في يونتو معادلات الزخم أحادية البعد ومحاكاة ديناميكا الموائع ثلاثية الأبعاد (CFD) لتقديم تقارير دقيقة للمصنعين. لبدء الدراسة، يرجى تزويدنا بالشروط التالية:
1. أقصى وزن إقلاع للطائرة (MTOW) ونسبة الدفع إلى الوزن (T/W)
الوزن الأقصى المصمم للطائرة (كجم)، ونسبة الدفع إلى الوزن المطلوبة لأمان الإقلاع والحوم (موصى بـ 1.30–1.40).
2. عدد وحدات الدفع المقترحة وحيز التركيب المتاح
عدد الحواضن الأنبوبية المستهدفة والقطر الخارجي الأقصى المسموح به في هيكل الطائرة.
3. منظومة جهد الناقل الكهربائي (DC Bus) وحدود انخفاض الجهد
الجهد الاسمي لحزم البطاريات وأدنى جهد مسموح به أثناء السحب العالي للحوم.
4. مواصفات مسار الرحلة: السرعة، الارتفاع، ودرجة الحرارة القصوى
سرعة الطيران الأفقي المستهدفة، ارتفاع التشغيل، وأعلى درجة حرارة بيئية محتملة (كالصحاري الحارة).
